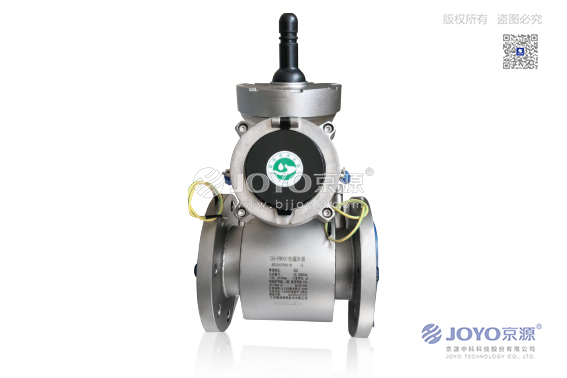

一、产品概述
电磁水表基于法拉第电磁感应定律的原理来测量流量的电子水表。广泛应用于水工业中各种水的计量，如原水、供水、污水处理及水利工程行业。
二、产品特点
l 表内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
l 采用16位嵌入式微功耗处理器，特殊设计了传感器励磁电路和锂电池供电管理系统，具有全数字量信号处理、测量稳定、测量精度高、抗干扰能力强等特点。
l 自动双向流量测量、现场瞬时流量、正反向累计总量显示、自诊断故障报警。
l 内置电池供电，现场无需外接电源。
l 测量精确，可靠性高，稳定性好，使用寿命长。
l 整体模块化组装设计，现场更换组件插拔式设计，无需焊接及二次密封。
l 显示器采用低功耗LCD大屏幕液晶显示器，可显示瞬时流量、流速、压力、正反向累计总量以及报警提示等多项流量参数。
l 提供自诊断功能，专用红外遥控操作，无需按键操作。
l 计量传输一体化设计，可通过RS485接口或GPRS接口实现数据远传。
l 可外接压力传感器，实现管道压力测量及监测。
三、技术参数
公称口径 mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
常用流量（Q3） m³/h | 100 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 1600 |
量程比（Q3/Q1）* | 400 | ||||||||
Q2/Q1 | 1.6 | ||||||||
准确度等级 | 2级 | ||||||||
温度等级 | T50 | ||||||||
压力等级 | MAP10 | ||||||||
压力损失等级 | △p25 | ||||||||
流动剖面敏感度等级 | U10/D5 | ||||||||
防护等级 | IP68 | ||||||||
衬里材料 | 橡胶或聚四氟乙烯 | ||||||||
电极材料 | 不锈钢316L | ||||||||
电导率 | 20≥µs/cm | ||||||||
供电方式 | 内部电池组 | ||||||||
信号输出 | RS485、GPRS（可选） | ||||||||
*量程比（Q3/Q1）如有特殊要求，请致电咨询
四、外形尺寸
公称口径 | 长度 | 宽度 | 宽度 （GPRS一体） | 高度 | 安装方式 | ||
连接法兰 | |||||||
法兰外径 | 螺栓孔中心圆直径 | 连接螺栓 | |||||
DN（mm） | mm | mm |
| ||||
50 | 200 | 165 | 243 | 360 | 165 | 125 | 4-M16 |
65 | 250 | 180 | 250 | 385 | 180 | 145 | 4-M16 |
80 | 250 | 200 | 260 | 393 | 200 | 160 | 8-M16 |
100 | 250 | 220 | 280 | 418 | 220 | 180 | 8-M16 |
125 | 250 | 260 | 320 | 438 | 250 | 210 | 8-M16 |
150 | 300 | 285 | 345 | 470 | 285 | 240 | 8-M20 |
200 | 350 | 340 | 523 | 340 | 295 | 8-M20 | |
250 | 450 | 395 | 578 | 395 | 350 | 12-M20 | |
300 | 500 | 445 | 628 | 445 | 400 | 12-M20 | |
