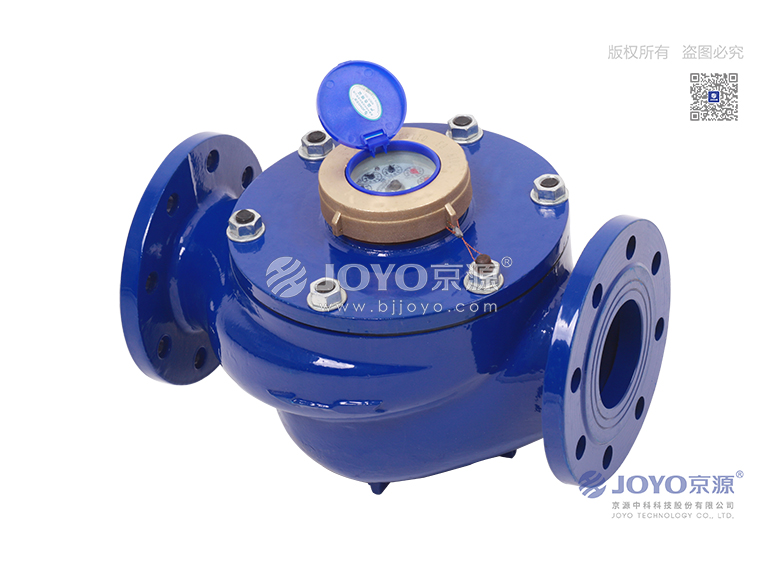

一、产品概述
采用传统的旋翼式机械水表结构，用于计量流经管道水体积总量。DN15~25水表可分为湿式和半液封两种计数器，其余口径为湿式计数器。
二、产品特点
l 工艺成熟，性能稳定,水表灵敏度高。
l 全国统一机芯尺寸设计,通用性和互换性好。
l 半液封水表的计数字轮采用特殊液体封装，能长期保持度盘清晰。
三、技术参数
公称口径mm | 15 | 20 | 25 | 32 | 40 | 50 | 80 | 100 | 150 |
常用流量（Q3）m³/h | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 63 | 100 | 250 |
测量范围Q3/Q1） | 80 | 50 | |||||||
Q2/Q1 | 1.6 | 4 | |||||||
过载流量（Q4）m³/h | 3.125 | 5.0 | 7.875 | 12.5 | 20 | 31 | 78.75 | 125 | 312.5 |
分界流量（Q2）m³/h | 0.05 | 0.08 | 0.126 | 0.2 | 0.32 | 2 | 5 | 8 | 20 |
最小流量（Q1）m³/h | 0.031 | 0.05 | 0.079 | 0.125 | 0.2 | 0.5 | 1.26 | 2 | 5 |
准确度等级 | 2级 | ||||||||
最小读数L | 0.05 | 0.5 | 5 | ||||||
最大读数m3 | 99,999 | 999,999 | |||||||
温度等级 | T30（冷水）、T90（热水） | T30 | |||||||
压力等级 | MAP10 | ||||||||
压力损失等级 | △p63 | ||||||||
流动剖面敏感度等级 | U10/D5 | ||||||||
四、外形尺寸
DN50~DN150
公称口径 | 长度 | 连接法兰 | ||
法兰外径 | 螺栓孔中心圆直径 | 连接螺栓 | ||
DN（mm） | mm | mm | ||
50 | 275 | 165 | 125 | 4-M16 |
80 | 350 | 200 | 160 | 8-M16 |
100 | 375 | 220 | 180 | 8-M16 |
150 | 500 | 285 | 240 | 8-M20 |
